动态法适用于较多的段电极和矩阵电极结构的驱动。

   基本思想:电极沿X、Y方向排列成矩阵,按顺序G2401SG给Ⅹ电极施加选通波形,给Y电极施加与X电极同步的选通或非选通波形,如此周而复始。通过此操作,X、Y电极交点的相素可以是独立的选态或非选态。

   帧频:驱动Ⅹ电极从第一行到最后一行所需时间为帧周期rf(频率为帧频)。占空比:驱动每一行所用时间⒎与帧周期的比值为占空比,即Du岬=△/rl=1/Ⅳ。

   动态驱动LCD电极结构

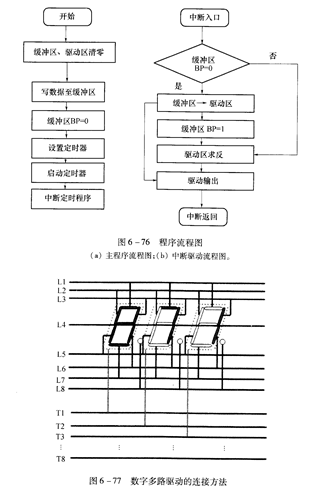

   1)动态驱动LCD电极结构如图6-77所示。

   2)抑制LCD交叉效应的措施

   交叉效应,即在LCD显示过程中,介于选择点与非选择点状态之间非显示的半选点电压偏高,导致部分非显示半选点横竖方向对比度偏高,造成显示的暗线或暗影的问题。这是基于LCD本身驱动原理而常见的显示问题。
