上、下两层玻璃在接触液晶的那一面并不是光滑的,而是有锯齿状的沟槽。这个沟AD7524JRZ-REEL槽的主要目的是希望长棒状的液晶分子沿着沟槽排列。如此一来,液晶分子的排列才会整齐。

   如果是光滑的平面,液晶分子的排列便会不整齐,从而造成光线的散射,形成漏光的现象。

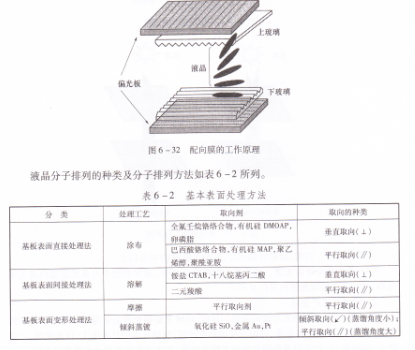

   但在实际的制造过程中,无法将玻璃作成沟槽状,一般会在玻璃的表面上涂布一层PI(polyi而de),然后再用布去做磨擦(mbbin。。)的动作,好让PI的表面分子不再杂散分布,而是依照固定、均一的方向排列。而这一层PI就叫做配向膜,它的功用就像图6-”中玻璃的凹槽一样,提供液晶分子呈均匀排列的接口条件,让液晶依照预定的顺序排列。

   液晶分子排列的种类及分子排列方法如表6-2所列
