片式元件的解焊拆卸
发布时间:2016/9/20 22:22:40 访问次数:494

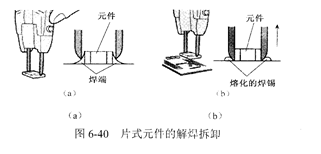

片式元件的解焊拆卸,如图6-40所示。
①元件上如有涂敷层,应先去PI3B3257LE除涂敷层,再清除I作表面的残留物。
②在电热镊子上安装形状尺寸合适的热夹烙铁头。
③把烙铁头的温度设定在300℃左右,可以根据需要作适当改变c
④在片式元件的两个焊点上涂上助焊剂。
⑤用湿海绵清除烙铁头上的氧化物和残留物。
⑥把烙铁头放置在片式元件的上方,并夹住元件的两端与焊点相接触。
⑦当两端的焊点完全熔化时提起元件。
⑧把拆下的元件放置在耐热的容器中。
片式元件的解焊拆卸,如图6-40所示。
①元件上如有涂敷层,应先去PI3B3257LE除涂敷层,再清除I作表面的残留物。
②在电热镊子上安装形状尺寸合适的热夹烙铁头。
③把烙铁头的温度设定在300℃左右,可以根据需要作适当改变c
④在片式元件的两个焊点上涂上助焊剂。
⑤用湿海绵清除烙铁头上的氧化物和残留物。
⑥把烙铁头放置在片式元件的上方,并夹住元件的两端与焊点相接触。
⑦当两端的焊点完全熔化时提起元件。
⑧把拆下的元件放置在耐热的容器中。
