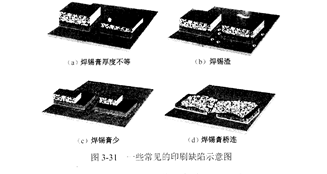

优良的印刷图形应是纵横方向均匀挺括、饱满,四周清洁,焊锡膏占满焊盘。用这样的A10102D-R印刷图形贴放器件,经过回流焊将得到优良的焊接效果t如果印刷工艺出现问题,将产生不良的印刷效果。如图3-31所示为一些常见的印刷缺陷示意图。

   由焊锡刷不良导致的产r钻质量问题,常见的有以下几种。

    (1)焊锡膏不足(局部缺少甚至整体缺少):将导致焊接后元器件焊点锡量不足、元器件开路、元器件偏位、元器件竖立。

   (2)焊锡膏粘连:将导致焊接后电路短接、元器件偏位。

   (3)焊锡膏印刷整体偏位:将导致整板元器件焊接不良,如少锡、开路、偏位、竖件等。

   (4)焊锡膏拉尖:易引起焊接后短路。
