二色环法、四色环法一般用于普通电阻器标识,五色环法一般用于精密电阻器标识。三FH12K1-34S-0.5SH色环电阻器色环标识的意义如下:从左至右第一、二位色环表示其有效数字,第三位色环表示乘数,即有效值后面零的个数;四色环法中的前三条色环与三色环法的意义相同,第四条色环表示允许误差。如果电阻器第一位色环是绿色,其有效值为5;第二位色环是棕色,其有效值是l:第三位色环是橙色,表示其乘数为103;第四位色环为金色,表示其允许偏差为±5%,则该电阻器的阻值为51OO0Ω(51kΩ),允许偏差为±10%。

    五位色环电阻器色环从左至右的第一、二、三位色环表示有效值,第四位色环表示乘数,第五位色环表示允许偏差。如果电阻器的第一位色环是红色,其有效值为2;第二位色环为紫色,其有效值为7;第三位色环是黑色,其有效值为0;第四位色环为棕色,其乘数为101;第五位色环为棕色,其允许偏差为±1%。则该电阻的阻值为27O0Ω(2,70kΩ),允许偏差为±1%。

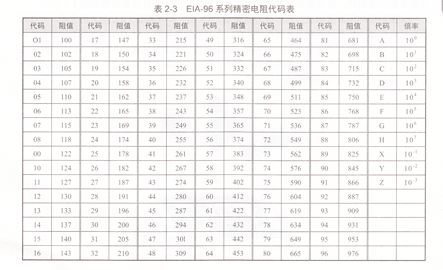

   精度±1%的精密电阻器还有另一种表示方法,EIA-96系列精密电阻代码表见表⒉3。这个系列的电阻值参数,用两位数字代码加一位字母代码表示。与E6、E12、E24等系列不同的是,E96系列的精密电阻器不能从它的标识上直接读取阻值。前两位数字代码通过查表⒉3得知数值,再乘以字母代码表示的倍率。例如,元件上标示为39X,从表中可查得39对应值为z9,X对应值为10_l,这个电阻的阻值为γ9×10_lΩ=z9Ω±1%;又如,元件上标识为01B,从表中可查得01对应值为100,B对应值为101,这个电阻的阻值为100×101Ω=1kΩ±1%。
