PCB视觉定位系统
发布时间:2016/9/12 21:24:53 访问次数:904
PCB视觉定位系统是修正PCB加工误差用的。为了保B1001NL 证印刷质量的一致性,使每一块PCB的焊盘图形都与模板开口相对应,每一块PCB印刷前都要使用视觉定位系统定位。
滚筒式卷纸清洁装置

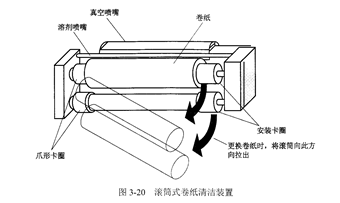

滚筒式卷纸清洁装置如图3-⒛所示。该清洁装置可以采用干式(使用卷纸加真空吸附)、湿式(使用溶剂)或干、湿不同组合的8种清洗模式。这8种清洗模式可以有效地清洁钢网背面和开孔上的焊膏微粒和助焊剂。装在机器前方的卷纸容易更换,便于维护。为了保证干净的卷纸清洁钢网,并防止卷纸浪费,上部的滚轴由带刹刀的电机控制。清洗时溶剂的喷洒量可以通过控制旋钮进行调整。
PCB视觉定位系统是修正PCB加工误差用的。为了保B1001NL 证印刷质量的一致性,使每一块PCB的焊盘图形都与模板开口相对应,每一块PCB印刷前都要使用视觉定位系统定位。
滚筒式卷纸清洁装置
滚筒式卷纸清洁装置如图3-⒛所示。该清洁装置可以采用干式(使用卷纸加真空吸附)、湿式(使用溶剂)或干、湿不同组合的8种清洗模式。这8种清洗模式可以有效地清洁钢网背面和开孔上的焊膏微粒和助焊剂。装在机器前方的卷纸容易更换,便于维护。为了保证干净的卷纸清洁钢网,并防止卷纸浪费,上部的滚轴由带刹刀的电机控制。清洗时溶剂的喷洒量可以通过控制旋钮进行调整。
