由表面涂敷设备、贴装机、M41T11M6F焊接机、清洗机、测试设备等表面组装设各组成的SMT生产系统习惯上称为sMT生产线。

   日前,表面组装元器件的品种规格尚不齐全,因此在表面组装组件(SMA)中有时仍需要采用部分通孔插装元器件。所以,一般所说的表面组装组件中往往是插装件和贴装件兼有的,全部采用sMαSMD的只是一部分。插装件和贴装件兼有的组装称为混合组装,全部采

用sMσSMD的组装称为全表面组装。根据组装对象、组装工艺和组装方式不同,SMT的生产线有多种组线方式。

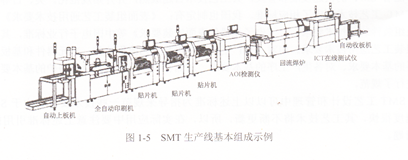

   如图15所示为采用回流焊技术sMT生产线的最基本组成,一般用于PCB单面组装sMαSMD的表面组装场合,也称为单线形式。如果在PCB双面组装sMαsMD,则需要双面组线形式的生产线。当插装件和贴装件兼有时,还需在如图⒈5所示的生产线基础上附加插装件组装线和相应设备。当采用的是非免清洗组装工艺时,还需附加焊后清洗设各。日前,一些大型企业设置了配有送料小车、以计算机进行控制和管理的SMT产品集成组装系统,它是SMT产品自动组装生产的高级组织形式。
