电位器的安装根据其使用的要求一般应注意两点。

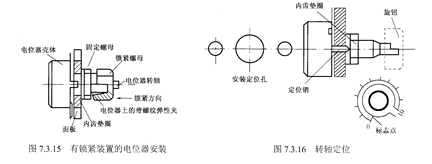

   (1)有锁紧装置时的安装。这里指ADSLD-TA-003对电位器芯轴的锁紧。芯轴位置是可变的,能影响电阻值。在安装时由固定螺母将电位器固定在装置板上,用紧锁螺母将芯轴锁定。图73,15所示为装置的电位器安装。利用锁紧螺母内锥面对弹性夹锥面施加的夹合力将调整芯轴夹紧,在震动冲击中不发生角位移,拧动锁紧螺母不直接碰到芯轴,施加的是渐近力,不影响已调好的轴位,容易锁定在最佳点上,且便于调试。装配中拧动锁紧螺母检查其锁定性能,拧紧时用2寸起子应拧不动芯轴,拧松时芯轴应能被轻松地转动。

   (2)有定位要求时的安装。定位是指元件本身的定位和元件转轴的定位。装配件必须具有两个以上的紧固点才可能得到位置上的固定,因此在元件上往往设置定位圈、定位销和定位凸缘与装置板上相应的定位孔、定位槽相嵌套,当轴向得到固定后,不致产生经向角位移,在安装中必须使定位装置准确入位。

   转轴定位表现在控制轴的装配效果上,如图7.3.16所示电位器安装中,应保证旋钮拧到左极端位置时标志点对准面板刻度的零位。
