大功率器件的安装

发布时间:2016/8/29 20:59:32 访问次数:422

大功率器件在工作时要发热,必须依靠散热器将热量散发出去,而安装的质量对传热效率影响很大。ADP5587ACBZ-R7以下三点是安装的要领。

(1)器件和散热器接触面要清洁平整,保证两者之间接触良好。

(2)在器件和散热器的接触面上要涂硅酯。

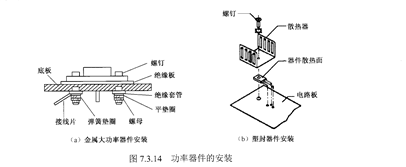

(3)在有两个以上的螺钉紧固时,要采用对角线轮流紧固的方法,防止贴合不良。常见功率器件的安装如图7.3,14所示

大功率器件在工作时要发热,必须依靠散热器将热量散发出去,而安装的质量对传热效率影响很大。ADP5587ACBZ-R7以下三点是安装的要领。

(1)器件和散热器接触面要清洁平整,保证两者之间接触良好。

(2)在器件和散热器的接触面上要涂硅酯。

(3)在有两个以上的螺钉紧固时,要采用对角线轮流紧固的方法,防止贴合不良。常见功率器件的安装如图7.3,14所示
