光学软件进行照明系统的模拟时,需要对光源的相关参数进行设计。无论使AFB0412SHB-T500用哪一款光学设计软件,针对于LED光源模拟,都需要设置下列参数:光源的类型、几何形状、光通量或辐射通量、光谱范围及其分布、出光角度范围、空间能量分布,以及角度能量分布 形态。

   光源的类型一股分为:点光源、面光源、体光源以及近场光学文件(Rγ Filc或者称Ray Data)。

   一般对于LED二次配光设计,可以认为光线从LED芯片的表面出光,并且各点的发光特性相同。

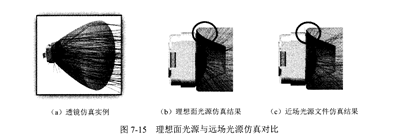

   然而对于实际的LED光源器件,特别是对于白光LED光源,由于电极设置、芯片结构以及荧光粉涂敷方式等影响,一般LED的真实出光状态,其表面的能量和颜色并不是均匀分布的,且角度也是非均匀分布的。通过一个实际的案例,我们可以对比实际光源的出光效果和理性光源出光效果的差别。下面以一款常用的TIR透镜为例:整体结构如图⒎15所示。
