在80C51单片机片外扩展64KB的程序存储器
发布时间:2016/7/19 20:42:35 访问次数:3649
在80C51单片机片外扩展64KB的程序存储器。
解 选择芯片27512(64KB)
根据题意选用单片27512即能满足要求。对一片AD7887ARZ-REEL7程序存储器系统,可采用常选通方式,将其片选端接地。一般用作程序存储器的EPROM芯片不能锁存地址,故扩展时还应加1个锁存器,构成一个3片最小系统。
硬件电路图

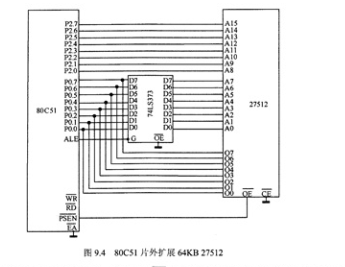

80C51单片机扩展一片27512程序存储器电路如图9.4所示。
图94 sOC51片外扩展CzIKB刀512
注意:图9,4中的3个接地处理。80C51的EA脚接低电平,储器的00O0H开始执行程序,所以对外扩展程序存储器系统,的OE端接地,使之处于常选通状态。
在80C51单片机片外扩展64KB的程序存储器。
解 选择芯片27512(64KB)
根据题意选用单片27512即能满足要求。对一片AD7887ARZ-REEL7程序存储器系统,可采用常选通方式,将其片选端接地。一般用作程序存储器的EPROM芯片不能锁存地址,故扩展时还应加1个锁存器,构成一个3片最小系统。
硬件电路图
80C51单片机扩展一片27512程序存储器电路如图9.4所示。
图94 sOC51片外扩展CzIKB刀512
注意:图9,4中的3个接地处理。80C51的EA脚接低电平,储器的00O0H开始执行程序,所以对外扩展程序存储器系统,的OE端接地,使之处于常选通状态。
