(1)硬件接口电路

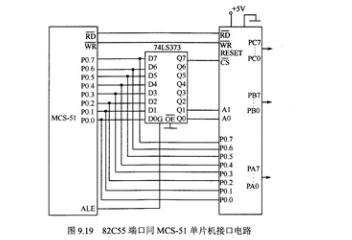

   如图9.19所示为MCS-51扩展一片82C55的电路。P0.1、P0.0经TZILS373与眨C55的A1、A0连接;P0.7经⒕Ls3”与片选端CS相连,

其他地F7641址线悬空;82C55的控制线面、WR直接与单片机的RD和WR端相连;单片机的数据总线P0.0~P0,7与昀C55数据线D0~D7连接。

   (2)确定82C55端口地址

   图9.19中,陇C55只有3条线与MCSˉ51地址线相接,片选端CS、端口地址选择端A1、A0,分别接于P0.7、P0.1和P0.0,其他地址线全悬空。显然,只要保证P0.7为低电平时,即可选中眨C55;若P0.1、P0.0再为“00”,贝刂选中弦C55的PA口。同理P0.1、P0,0“01”、

“10”、“11”分别选中PB口、PC口及控制口

   若端口地址用16位表示,其他无用端全设为“1”(也可把无用端全设为“0”),则眨C55的A、B、C及控制口地址分别为FF7CH、FF7DH、FF7EH、FF7FH。

   如果没有用到的位取“0”,贝刂4个端口地址分别为0000H、0001H、0002H、0003H,只要保证CS、A1、A0的状态,无用位设为“0”或“1”均可。
