输出口扩展的主要目的是进行数AD7888ARU-REEL据的锁存,如⒎Lm73和⒎Ls373等。下面以⒕LS377为例介绍。

   TzILs3”为带有允许输出端的8D锁存器,有8个输入端,8个输出端,1个时钟输入端CLK。当一个锁存允许信号到来时,CLK端信号会出现一个上升沿,把8位输入数据打入8位的锁存器。

  【例9.5,通过P0口扩展一片γLS3刀锁存器作为输出口,该锁存器可以视作一个外部RAM单元。

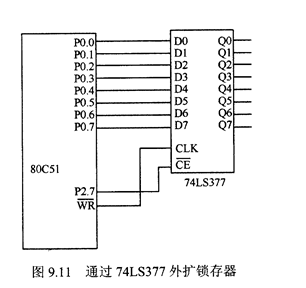

  使用MOVX @DPTR,A指令可以访问外扩的锁存器,输出控制信号为WR,接口逻辑如图9,11所示。

   WR信号由0变为1时,由于Tz1Ls3刀属于D触发器,上升沿有效,此时可由图中的P0口输出8位TTL电平信号经由γLs3刀锁存输出。
