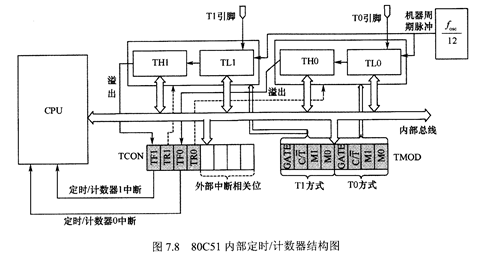

80C51内部定时/计数器结构如图7.8所示。

   图78 80C51内部定时/计数器结构图

   80C51单片机内部集成的定时/计数器的核心由两个16位加1计数寄存器T0和T1组成,ECLAMP2410P.TCT每个计数寄存器都分成高8位(THx)和低8位(TLx)分别访问(x=1或ω。T0(16位)由TH0(8位)和TL0(8位)组成,字节地址分别是8CH和8AH;T1(16位)由TH1(8位)和TL1(8位)组成,字节地址分别是8DH和8BH。每个定时/计数器的时钟源可以选择内部时钟源和外部时钟源,当选择内部时钟源时,时钟脉冲序列由单片机内部产生,对应图78中的兑sc/12方框;当选择外部时钟源时,由引脚T0(P3.4)和T1(P3.5)输入外部时钟脉冲序列。每个定时/计数器有4种工作方式可选。
