可焊性不良导致的透孔不良

   ①现象A。

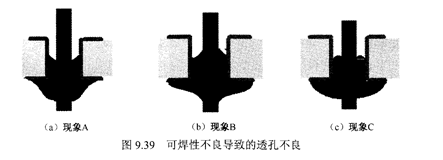

   焊盘及孔壁润湿良好、引线可AFB0812GHE-F00焊性不良所导致的透孔不良现象的特征:钎料对焊盘及孔壁润湿角很小,而对引线的润湿角很大,孔隙内钎料液面成倒“八”字形,如图9,39(a)所示。

   ②现象B。

   引线润湿良好、焊盘及孔壁可焊性不良所导致的透孔不良现象的特征:钎料对引线润湿角很小,而对焊盘及孔壁的润湿角很大,孔隙内钎料液面成正“八”字形,如图9.39(b)所示。

   ③现象C。

   引线、焊盘及孔壁可焊性均不良所导致的透孔不良现象的特征:钎料对引线、焊盘及孔壁的润湿角均很大,焊角及孔隙内钎料液面均成凸面形,可焊性不良导致的透孔不良如图9.39(c)所示。
