(1)用Linc、Arc、Path等二维模型在PCB I'ayout编辑区绘制图中的封闭曲线(注意,必须是封闭曲线,否则无法完成焊盘的制作)。对于封闭曲线INA148UA所在层没有特殊的定义,一般默认为⒏lk层。此时还可以设置线的宽度。

   (2)放置Ohgin标记,其主要有三大功能:①定义新焊盘的原点位置;②原点也是与铜模导线的连接点;③它还是焊盘栈巾的对准点。因此Origin必须放置在封闭的曲线内。

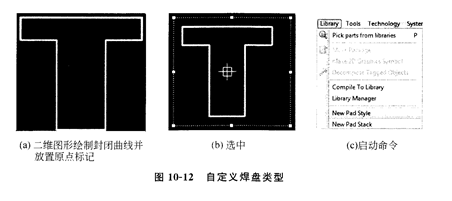

   (3)按住左键拖动选屮焊盘的二维图形和Origin,选择菜单Library→Ncw PadStyle命令,弹出新建焊盘对话框,具体设置见图109。白定义焊盘的创建操作过程如图1012所示。
