Proteus VSM提供了AC Voltmeter(交流电压表)、AC Ammeter（交流电流表）、DCVoltmeter（直流电压表）和DC Ammeter(直流电流表)4种表，LD8155H这4种表的原理图符号如图7-102所示。各表的功能如表7-10所示。

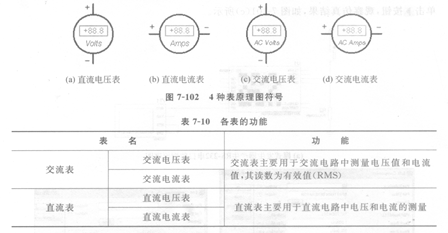

   (a)直流电压表 (b)直流电流表    (c)交流电压表    (d)交流电流表

 图7-102 4种表原理图符号  表7-10各表的功能

   电压表和电流表的使用与实际的表一样，电压表并联在电路中，电流表串联在电路中，如果电路中的参考方向与表的参考方向相同，则读数为正值，反之读数为负值。可以通过属性修改其显示范围，如果超出了表显示范围的最大值则显示为MAX，低于其最小值显示为O，此时就要修改表的单位，如果显示的是MAX，则单位要变大；如果显示为O，则单位要变小。
