利用转移特性分析曲FDC37B727-NS线绘制共射极的输出特性，共射极的输出特性曲线0161是以晶体管基极电流(/b)为参变量的集电极电流i。与集电极一发射极间压(UCE)之间的伏安特性曲线，因此通过公式对比可以看出：

   Source 1一UCE，  Source 2一ib

   绘制如图7-148(a)所示的电路图(配套电子资源实例为chap7中的Transfer.pdsprj)，添加信号源和探针，并设置IB =lmA的直流电流源，VCE=1V的直流屯压源。放置转移特性曲线，设置其参数，如图7-148(b)所示。将IC电流探针加入曲线轨迹中，设置转移特性曲线分析图表属性，如图7-147所示。按空格键仿真，观察气极管的输出特性曲线，如图7-148(c)所示。

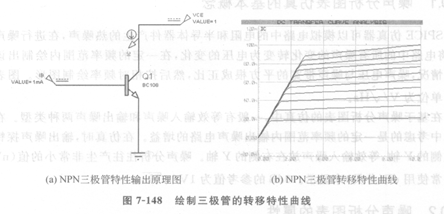

   (a) NPN三极管特性输出原理图    (b) NPN三极管转移特性曲线

   图7-148绘制三极管的转移特性曲线

   同理，设计如图7-149 (a)所示的电路图(配套电子资源实例为chap7中的UJT．pdsprj)，利用转移特性图表生成单结晶体管(简称UJT)的伏安特性曲线，转移特性图表属性设置如图7-149(b)所示，生成的伏安特性曲线如图7-149(c)所示。
