转移特性分析图表用于绘制半导体器件的转移特性曲线，每条曲线的y轴是工作点电压或者电流值，X轴为指定的信号，以X-y进行扫描形成一条曲线， FD800R33KL2C-K_B5还可以指定一个激励源作为参考信号，以产生一组曲线。

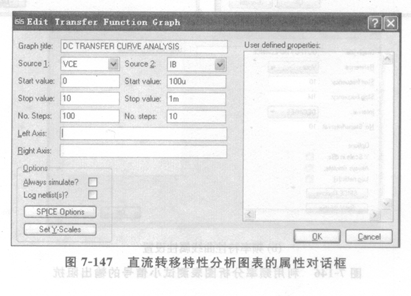

   转移特性分析图表的属性对语框如图7-147所示，主要参数如下。

   图7-147直流转移特性分析图表的属性对话框

    Graph Title:图表标题。

   Source 1和Source 2：参考信号源1和参考信号源2。在绘制转移特性分析图表时，以Source 1为X轴，以添加的探针或信号源为y轴。在不同的Source 2信号源下绘制y和Source 1之间的曲线，这样就会形成一组曲线。其数学表达式为

   y一厂(Source l)l So。rce 2=常数

   Start value:起始值。

   Stop value:停止值。

   No．Steps:步长。

   Lcft Axis:左半轴标签。

   Right Axis:右半轴标签。
