在原理图中绘制741放大器电路，原理CMSH1-20TR13图如图7-137(a)所示（配套电子资源实例为chap7中的741Analogy. pdsprj），所需元器件如表7-13所示。并对输入信号Input( Sine信号源)进行参数设置：AMP-1V，FREQ=lkHz；输出端添加电压探针，并在图表仿真中添加模拟分析图表，将Input（激励源）和()utput（电压探针）信号添加到图表中，设置模拟图表参数，如图7-110所示。按空格键查看仿真结果，如图7-137(b)所示。

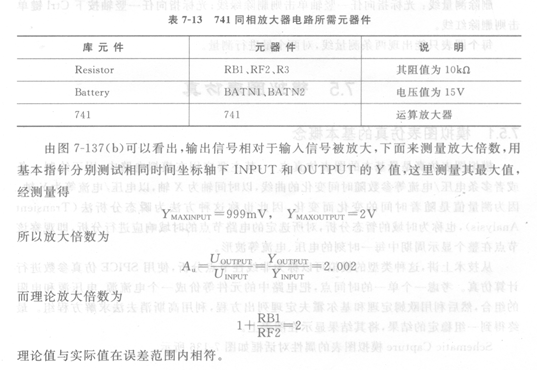

  表7-13 741同相放大器电路所需元器件

   由图7-137(b)可以看出，输出信号相对于输入信号被放大，下面来测量放大倍数，用基本指针分别测试相同时间坐标轴下INPUT和OUTPUT的y值，这里测量其最大值.
