高斯白噪声信号源应用实例
发布时间:2016/3/25 21:13:46 访问次数:2197

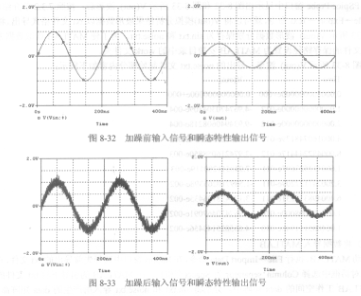

对图8-27所示电阻分压电路，未加PCMB104T-3R3NS噪声信号源Vnoise之前的输入信号和瞬态分析结果V(out)的波形如图8-32所示，是一个标准的正弦信号，由于电阻的分压作用，输出信号是输入信号的一半。
加噪声信号源V2后的输入信号和瞬态分析结果V(out)波形如图8-33所示，输出信号明显受到噪声扰动。而且输出信号与输入信号相比，幅度减小一半，说明电路模拟中确实已采用了噪声信号。
对图8-27所示电阻分压电路，未加PCMB104T-3R3NS噪声信号源Vnoise之前的输入信号和瞬态分析结果V(out)的波形如图8-32所示，是一个标准的正弦信号，由于电阻的分压作用，输出信号是输入信号的一半。
加噪声信号源V2后的输入信号和瞬态分析结果V(out)波形如图8-33所示，输出信号明显受到噪声扰动。而且输出信号与输入信号相比，幅度减小一半，说明电路模拟中确实已采用了噪声信号。
