模拟图表仿真是最基本的图表仿真之一，其主要应用在模拟电路中，用于CMSH1-100TR13绘制一条或者多条电压／电流等参数随时间变化的曲线，以时间轴为X轴，以电压／电流等为y轴。因为测量值是随着时间的变化而变化，因此也称这种方法为瞬态分析法( TransientAnalysis)，也称为时域的暂态分析，对所选定的电路节点的时域响应进行分析，即观察该节点在整个显示周期中每一时刻的电压、电流等波形。

   从技术上讲，这种类型的模拟可以称为非线性节点分析，使用SPICE仿真参数进行计算仿真。考虑一个单一的时间点，把电路中的元件等价成一个电流源、电压源和电阻的组合，然后利用欧姆定理和基尔霍夫定理列出方程，利用高斯消去法求解方程组。最终得到一组稳定的结果，将其结果显示在图表上。

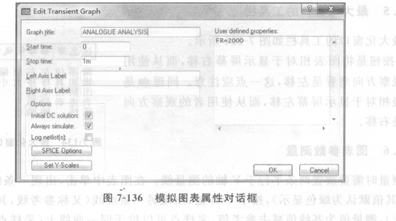

   Schematic Capture模拟图表的属性对话框如图7-136所示。
