2D Graphics Mode
二维绘图工具栏主要用于绘制元器件的外框图形（符号），图6-3给出了常用元器件的外形。MMSZ5227B主要用到Box Mode、Arc Mode和Marker Mode等二维工具栏。
图6-3常用元器件外形符号
制作元器件按钮

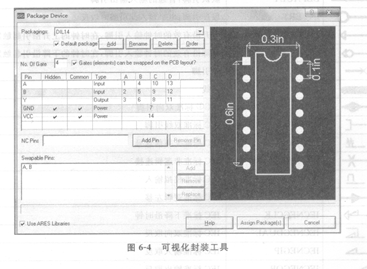

在工具栏上单击秽按钮或者选择菜单Library—Make Device命令，弹出可视化制作元器件对话框，对元器件的属性等参数进行可视化设置，具体参数设置参阅图6-4。
2D Graphics Mode
二维绘图工具栏主要用于绘制元器件的外框图形（符号），图6-3给出了常用元器件的外形。MMSZ5227B主要用到Box Mode、Arc Mode和Marker Mode等二维工具栏。
图6-3常用元器件外形符号
制作元器件按钮
在工具栏上单击秽按钮或者选择菜单Library—Make Device命令，弹出可视化制作元器件对话框，对元器件的属性等参数进行可视化设置，具体参数设置参阅图6-4。
