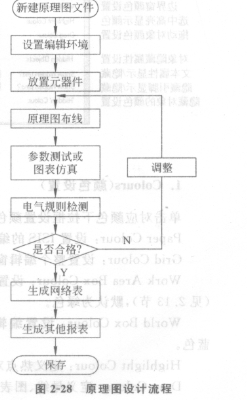

电子线路设计的第一步是进行原理图设计，Proteus 8设计电路原理图的流程图如图2-28所示， IDT7134L35P各步骤说明如下。

   (1)新建原理图文件。根据构思好的原理图选择图纸模板。

   (2)设置编辑环境。根据电路设计仿真参数设置、图表颜色属性和宇体等，在设计中随时调节图纸的大小。在没有特殊要求的情况下，一般采用默认模板。

   (3)放置元器件。从元器件库中添所需要的元器件，放置在原理图编辑窗口合适的位置处，并对元器件相关参数进行设置。

   (4)原理图布线。利用导线、总线和标号等形式连接元器件，最终使原理图绘制正确、美观。

   (5)参数测试或图表仿真。电路图布线完成以后，根据电路功能进行相关的参数测试或者进行图表仿真。例如设计放大电路，可以在输入端添加虚拟信号源，在输出端添加虚拟示波器，观察信号是否被放大；也可以进行混合图表仿真，将输入、输出信号行

对比，观察信号是否被放大。

   (6)电气规则检测。

   (7)调整。

   (8)生成报表。

   (9)生成网络表。

   (10)生成其他报表。如果电路设计没有问题，则输出相关的报表，例如BOM（元器件清单）报表。

   (11)保存。保存系统原理图及相关文件，完成原理图设计。
