Monte Carlo分析后，为丁F930J476MAA直观反映电路特性数据的分散性，可以采用PDF（分布概率密度函数）和CDF（累计分布函数）两种形式显示电路特性统计分布曲线。

   1．PDF图的含义

   PDF是Probability Density Function的缩写，表示概率密度函数。Monte Carlo分析结束后显示的PDF图实际上是一个直方图。X轴是电路特性值，分成几个区间。Y轴可以表示电路特性数据值在每个区间内的数据个数，也可以每个区间内数据个数与原始数据总数之比。

   2．显示PDF图的步骤

   ①在图6-61所示Monte Carlo分析结果原始数据表或者图6-64所示Statistical Information统计分析信息表中单击某一行的第1列，使该列所在电路特性行处于选中状态，Monte Carlo窗口上半部分将显示出该行所示电路特性原始数据的统计分布图。

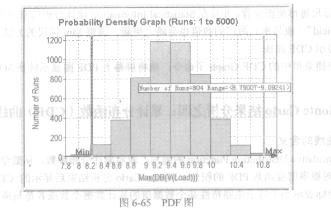

   ②如果屏幕上显示的是CDF曲线而不是PDF图，则快捷菜单中的CDF Graph子命令将变换为PDF Graph。这时单击右键从弹出的快捷菜单中选择执行PDF Graph子命令，即出现图6-65所示的PDF图。
