原理图风格设置综合应用
发布时间:2016/4/10 17:19:08 访问次数:411
原理图风格设置综合应用

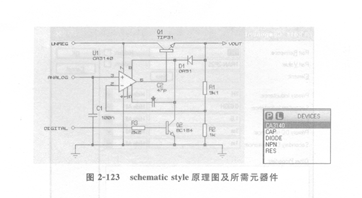

在设计电路原理图的时候需要设置个性化的原理图风格，结合前几节介绍的原理图参数设置， HD0717D21设计如图2-123所示风格的原理图(示例见配套电子源chap2中的schematic style. pdsprj)，该原理图的配色方案是，元器件的轮廓为蓝色，填充色为黄色；终端颜色为红色；背景色为浅灰色；字体为Vector Font。
编辑全局风格
全局风格的设置会影响整个项目的风格，因此全局性的设置可以保存成母版以便以后直接加载，对于母版的设计请参阅4.5节。
