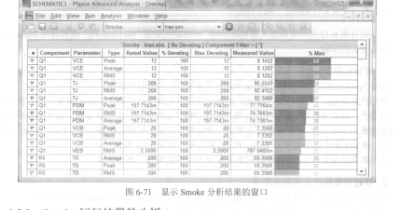

Smoke运行结束后，屏幕LM22673MRE-ADJ显示运行结果。对图6-12所示射频电路，显示有Smoke应力分析结果的Smoke窗口如图6-71所示。

   将详细说明如何分析理解图6-71所示的Smoke运行结果。

   Smoke远行结果的分析

   Smoke运行结束后，图6-71所示Smoke窗口中显示出所有设置有Smoke参数的元器件的各个Smoke参数的分析结果。如果电路规模较大，设置有Smoke参数的元器件较多，则Smoke窗口中显示的内容将很庞杂。本节结合图6-71所示Smoke窗口，一方面说明如何解读Smoke模块给出的结果，同时详细说明如何采用图6-67所示Analysis—Smoke命令菜单中的相关子命令，使得Smoke窗口中只显示用户最关心的结果信息。

   由图6-71可见，Smoke窗口以电子表格的形式显示应力分析的结果。每一行描述一个元器件应力参数。表格分9列，因此Smoke工具从9个方面给出一个应力参数的分析结果。

   连击某一列的标题栏，可以按该列中的数据“大小”重新安排每一行应力参数的显示顺序。

   下面结合图中第1～3行这三行的内容说明每一列信息的含义，理解Smoke分析结果。这三行分别描述了在工作时Ql晶体管应力参数VCE(即集电极和发射极之间承受的电压)白铲峰值(Peak)”、“平均值( Average)”和“均方根值”(RMS)。
