单光路法
发布时间:2016/2/18 20:59:18 访问次数:1638
单光路法。无论是相关检测法还是双波长法，都需要对光能进行调制。如果仪器选用单光路法测量， EC15QS03L-TE12R可以考虑机械调制方法，用电动机带动GFC腔和ATT腔交替进入光路。于只采用一套光学器件，故单光路法的测量精度大为提高，但是调制盘的转速不均匀以及GFC腔和ATT腔在调制盘位置上的不对称会引入新的误差。

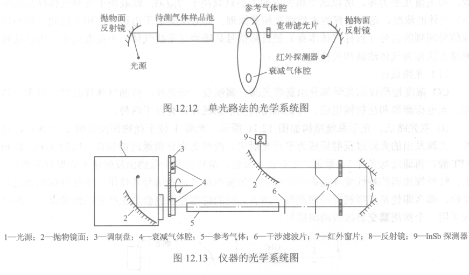

图12.12所示是采用机械调制方法的单光路光学系统图。这种方法有时也称为时间双光路法。综合考虑两种方案，人们选择了后者。其调制盘转速不均匀的问题将通过采用步进电动机驱动方式加以解决。仪器最终的光学系统如图12.13所示。
图12.12单光路法的光学系统图
单光路法。无论是相关检测法还是双波长法，都需要对光能进行调制。如果仪器选用单光路法测量， EC15QS03L-TE12R可以考虑机械调制方法，用电动机带动GFC腔和ATT腔交替进入光路。于只采用一套光学器件，故单光路法的测量精度大为提高，但是调制盘的转速不均匀以及GFC腔和ATT腔在调制盘位置上的不对称会引入新的误差。
图12.12所示是采用机械调制方法的单光路光学系统图。这种方法有时也称为时间双光路法。综合考虑两种方案，人们选择了后者。其调制盘转速不均匀的问题将通过采用步进电动机驱动方式加以解决。仪器最终的光学系统如图12.13所示。
图12.12单光路法的光学系统图
