绘制好电路图后，应采用通常的模拟方法检验电路设计是否满足Smoke分析的要求。

   提示：Smoke分析的目的是检验电路中元器件实际承受的热电应力是否超出安全工作范围， LM22673MRE-5.0因此只能对时域（瞬态）特性进行，Smoke不支持其他类型电路特性的应力分析。

   对图6-12所示射频放大器实例，瞬态分析结果波形如图6-70所示。输入信号周期为1“s(对应频率为lMegHz)，振幅为SmV，输出信号振幅为15mV，波形显示正常，基本满足设计要求。

   运行Smoke

   在电路图绘制软件Capture中，选择执行PSpiceAdvancedAnalysis—Smoke命令，即调周Smoke工具进行应力分析。Smoke工具将自动采用当前处于激活状态的Simulation Profile瞬态分析剖面设置进行应力分析，根据允许的元器件参数最大额定值和降额因子来计算安全工作条件范围，检验元器件实际承受的热电应力是否超出安全工作条件。

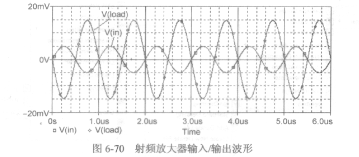

   图6-70射频放大器输入／输出波形

   提示：系统默认设置是图6-68所示子命令菜单中No Derating处于选中状态。如果不是这种状态，则需要在图6-68所示子命令菜单中选择No Derating，然后再执行Run一Start Smoke命令，系统将按照No Derating模式重新进行Smoke分析。
