优化结束后，在Optimizer窗口中可以从下述几方面查看、分析处理优化结果。

   (1)查看优化结果

   优化结束后，Optimizer窗口的Parameters表和Specifications表的Current（当前值）L1A0946栏分别显示出经优化确定的元器件最佳取值和电路特性的最佳结果。

   提示：Parameters表和Specifications表中“Current“是形容词，表示“当前的”，不要理解为名词“电流”。

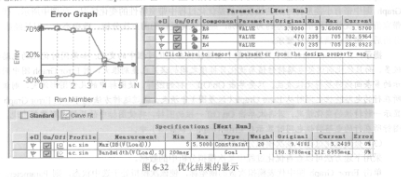

   如图6-32所示，对图6-12所示射频放大器，只要将电阻R8、R6和R4的阻值分别改为3.57Q、702.5964Q和238.8923Q，就可以满足优化设计的要求，使电路增益为5.2439dB，带宽可以达到212.6955MHZ。

   由于优化目标均得到满足，因此Specifications表中Error -栏显示的值均为0%。

   (2)查阅Error Graph图

   优化结束后，Optinuzer窗口左上方的Error Graph（误差图）自动显示有优化过程的进展情况。横坐标为优化中的模拟次数，纵坐标为每次模拟分析后每个电路特性值与优化目标之间的误差。显示优化进展情况的曲线中用不同符号表示不同的电路特性。符号形状与Specifications表中On/Off一栏图标对应。

   图6-32所示Specifications表中增益所在行的On／Off -栏图标为F,a，带有小方块图标，因此图6-32的Error Graph图中带有小方块符号的曲线表示的是优化过程中增益特性的变化情况。如图中所示，优化前增益值与优化目标之间误差约为70%，经过优化过程的前三次分祈，改善不大。但是经第4次分析后，与目标值已非常接近。经过第5次分析，增益已满足优化要求。
