下面是在Probe窗口中显示信号波形的4步基本步骤。

   第一步：调用Probe模块

   电路模拟结束后，G219R-D3F采用5.1节介绍的方法调用并运行Probe模块，使屏幕上出现图5-5所示Probe窗口。同时调入DAT文件，供Probe模块使用。

   第二步：执行Trace—Add Trace子命令

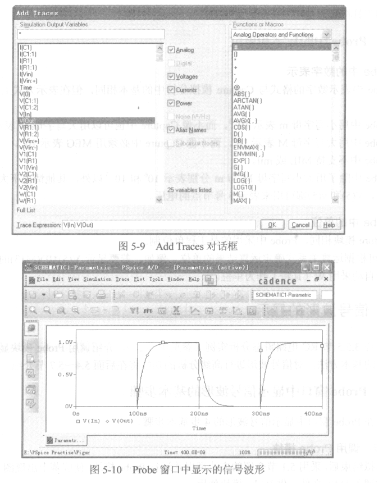

   在Probe窗口中，选择执行Trace—Add Trace子命令，屏幕上即出现如图5-9所示的Add Traces对话框。

   第三步：选择信号变量名    一

   图5-9对话框左边部分是模拟分析结果输出变量列表。用光标依次点中要显示的变量名，被选中的变量名将依次出现在图5-9最下面的Trace Expression对话框中。图5-9显示的是选择了V(ln)和V(Out)两个变量的情况。

   选择变量名的另一种途径是，采用通常的文字编辑方法，直接在图5-9最下方的Trace Expression文本框中输入变量名V(In)和V(Out)。

   第四步：显示信号波形

   单击图中OK按钮，屏幕上将立即显示出所选变量的信号波形，如图5-10所示。

   如果在图5-9中用鼠标左键双击某一变量名，则对应的信号波形也将显汞在屏幕上。
