屏幕上显示波形时按什么模式选用哪种色彩，波形G6S-2F-3VDC曲线上是否出现波形符号以及波形曲线上是否显示实际数据点，取决于Probe Settings对话框（参见图5-4）中的有关设置。

   波形显示选用色彩的设置

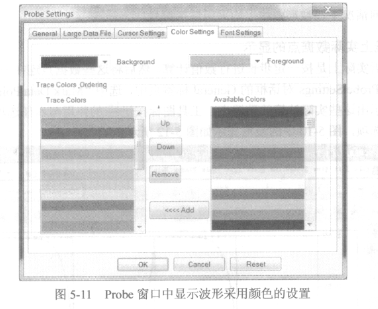

   在图5-4所示Probe Settings对话框中，“Color Settings”标签页（见图5-11）的参数设置决定了在Probe窗口中显示信号波形时采用的色彩。

   图5-11  Probe窗口中显示波形采用颜色的设置

  “Background”确定背景色采用的色彩；

  “Foreground”确定坐标线、坐标值、符号标识等“前台”元素采用的色彩。

   “Trace Colors- Ordering”一栏确定在Probe窗口中采用什么颜色显示不同的波形曲线。从Available Colors下方选择一种颜色后单击Add按钮，就将选中的颜色添加到左边Trace Colors下方显示波形所用的色彩列表中。该色彩列表中从上向下的不同颜色依次用于显示Probe窗口中的第一个信号波形、第二个信号波形……在其中选择一种颜色，再次单击Up或者Down按钮，可以提升或者降低该色彩在列表中的排序。若单击Remove按钮，则将选中的颜色从列表中删去。
