按照一定的方式将一维线阵CCD的光敏单元及移位寄存器排列成二维阵列，即可R1LP0408CSP-5SC构成二维面阵CCD。由于排列方式不同，面阵CCD常有帧转移方式、隔列转移方式和线转移方式3种。

   帧转移面阵CCD

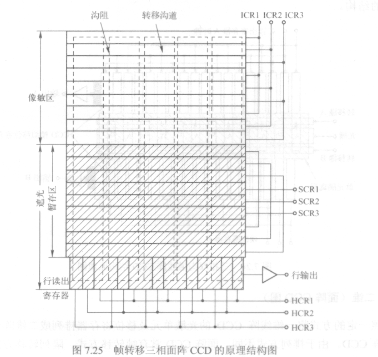

   图7.25历示是帧转移三相面阵CCD的原理结构图。它由上、下两部分组成，上半部分是集中了像素的光敏区域，下半部分是被遮光的存储区域和水平移位寄存器（行读出寄存器）。像敏区由并行排列的若干个（设m个）电荷耦合沟道组成（图中虚线方框），各沟道间用沟阻隔开，使沟道内的电荷不能横向移动，但水平驱动电极横贯各沟道，每个沟道有，2个光敏单元，因此整个光敏区有nxm个光敏单元。暂存区的结构和单元数与光敏区相同，而暂存区和水平移位寄存器均被铝遮蔽（如图中的斜线部分）。

   帧转移面阵CCD工作过程是：图像经物镜成像到成像区，在场正程期间（为光积分区间），成像区的某一相电极加适当的偏压，光生电荷将被收集到这些电极下方的势阱里，这样就将被摄光学图像变成了光积分电极下的电荷包图像，存储于成像区。
