MASTERDRIVES累列变频器在钢厂板坯连铸机及其辅助传动设备上的应用某钢厂2#板坯连铸机及其辅助传动设备采用SIMOVERT MASTERIVES变流器驱动， ACPL-T350-360E铸流部分采用带数字测速机的速度控制，辅助传动采用无测速机速度控制；SIMOVERT MAS-TERIVES变流器与SIMATIC PLC S7-400通过PROFIBUS- DP进线数据通信。采用逆变器软化功能（电流负反馈）平衡各拉矫辊负荷平衡，利用PLC来完成因逆变器软化功能所造成的速降。

   系统方案配置

   2#板坯连铸机的正常拉速为1.5m/min，最大拉速3m/min。拉矫机铸流段由13段(2组立弯段、3组扇形段、2组矫直段、6组水平段)组成，如图8-29所示。

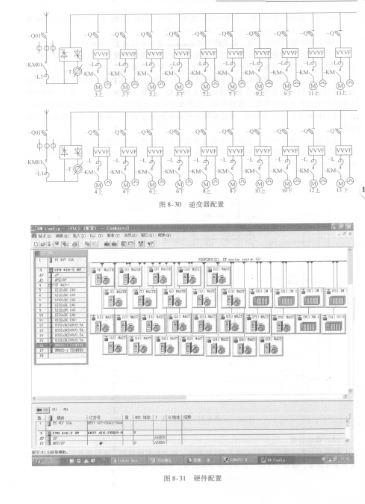

   其中1段、2段及Il段12段下辊无驱动，其他段上下辊配套一台驱动器，电动机功率7. SkW、AC380V、50Hz、17A、1440r/min，共20台逆变器分2组公用直流母线供电，配置如图8. 30所示，整回馈单元型号为6SE7032- 2E&-1AA0 3AC380- 480V 222A，

逆变器型号为6SE7021-8TB61 DC510-650V 7.5kW17. 5A，PLC硬件配置如图8.31历示。
