(1)指令功能

   ICTL:中断控制指令，BUL6821用于设定中断的类型及参数。

   INT:中断程序开始标志。

   IRET:中断程序结束标志。

   为了提高PLC的实时控制能力，提高PLC与外部设备配合运行的工作效率以及PLC处理突发事件的能力，FP1设置了中断功能。中断就是中止当前正在运行的程序，去执行为要求立即响应信号而编制的中断服务程序，执行完毕再返回原先被中止的程序并继续

运行。

   (2)编程实例

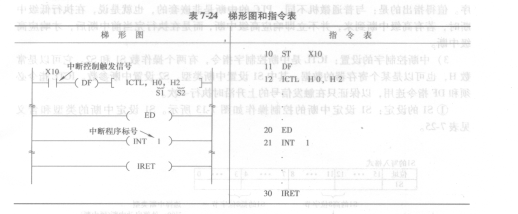

   梯形图和指令表见表7-24。

   表704梯形图和指令表

   程序解释：

   当检测到中断控制触发信号Xl0的上升沿时，中断源Xl被允许，其他中断源被禁止。在Xl0上升沿处正在执行的指令立即停止，转而执行INT1和IRET指令间的中断程序。中断程序执行完毕后，返回到ICTL指令处，按顺序执行ICTL指令下面的程序。
