电气控制系统分析
发布时间:2015/9/15 19:38:45 访问次数:1773

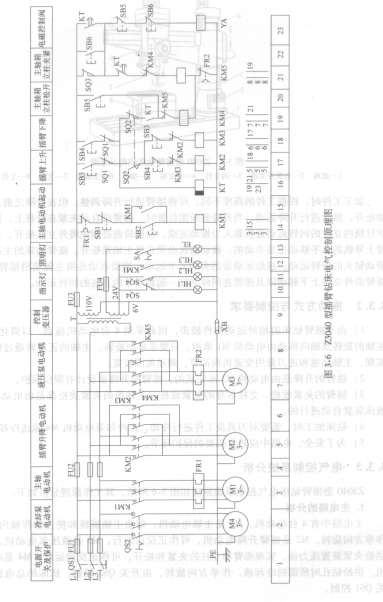

23040型摇臂钻FQPF12N60C床电气控制系统原理如图3-6所示，其工作原理分析如下。
主电路的分析
主电路中有4台电动机。Ml是主轴电动机，带动主轴旋转和使主轴作轴向进给运动，作单方向旋转。M2是摇臂升降电动机，可作正反向运行。M3是液压泵电动机，其作用是供给夹紧装置压力油，实现摇臂和立柱的夹紧和松开，可作正反向运行。M4是冷却泵电动机，供给钻孔时所需的冷却液，作单方向旋转，由开关QS2控制。机床的总电源由组合开关QS1控制。
23040型摇臂钻FQPF12N60C床电气控制系统原理如图3-6所示，其工作原理分析如下。
主电路的分析
主电路中有4台电动机。Ml是主轴电动机，带动主轴旋转和使主轴作轴向进给运动，作单方向旋转。M2是摇臂升降电动机，可作正反向运行。M3是液压泵电动机，其作用是供给夹紧装置压力油，实现摇臂和立柱的夹紧和松开，可作正反向运行。M4是冷却泵电动机，供给钻孔时所需的冷却液，作单方向旋转，由开关QS2控制。机床的总电源由组合开关QS1控制。
