交流电磁接触器的结构

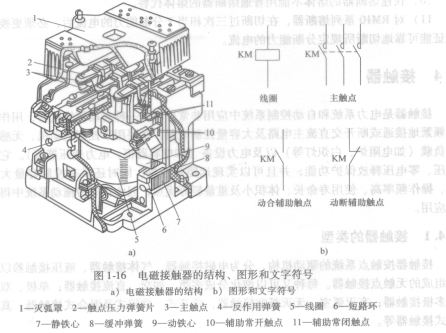

   交流电磁接触器有电磁机构、D1758触点系统、灭弧装置和其他部件构成，其外形结构如图l-16a所示，其图形符号见图l-16b，其文字符号为KM。

   (1)电磁机构

   电磁机构由电磁线圈5、动铁心（衔铁）9和静铁心7组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

   (2)触点系统

   包括主触点3和辅助触点10、11。主触点用于接通或断开主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般有常开触点和常闭触点各两对。

   (3)灭弧装置

   电流容量在10A以上的接触器在主触点处都设有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧，对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
