分析结果显示。

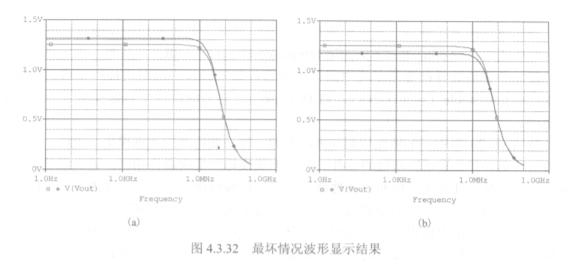

   ①波形显示：在“More Setting”中“Worst-case direction”选择“Hi”时，M11B16161A-45T输出波形如图4.3.32 (a)所示，下面一条曲线是标称值下的频率特性曲线；若选择“Low”，则波形如图4.3.32 (b)所示，上面一条曲线是标称值下的频率特性曲线。

   ②文本结果统计：通过PSpice界面下的菜单栏“View/Output file”打开，图4.3.33 (a)显示“Worst-case direction”选择“Hi”的文本结果，图4.3.33 (b)显示选择“Low”的文本结果。

    囹4.3.33最坏情况分析的文本结果

   PSpice软件在进行最坏情况分析的过程中，对具有容差参数的元器件，取0.1%增量进行灵敏度分析，确定该元件参数变化的方向，在最后一次所有参数同时变化时，每个参数都按最坏的方向，取容差最大值得到最终的结果。
