三极管的输出特性曲线

发布时间:2015/8/3 17:45:11 访问次数:4546

x

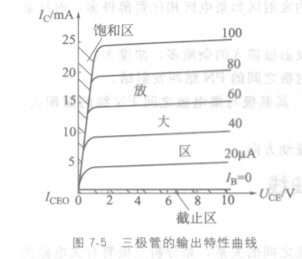

    输出特性是指当基极电流IB为常数时,集电极电流Ic同集、射极电压UCE的关系曲线,即IB的取值不同,DG444DY可得出不同的特性曲线,所以,三极管的输出特性是一簇曲线,如图7-5所示。对应于三极管的三种工作状态,可将输出特性分为三个区,即截止区、放大区和饱和区。

   (1)截止区  IB =0的曲线下面的区域为截止区。在此区域内,Ic—ICEO≈0,集电极与发射极间截止区呈现高阻状态,相当于一个断开的开关。为了使三极管可靠截止,通常给发射结加上反向偏置电压,所以,三极管处于截止状态的工作条件是发射结、集电结均处于反向偏置。



   (2)放大区输出特性曲线近于水平且间距较均匀的部分称为放大区。在放大区,IC的变化仅取决于IB的变化,而与UCE的变化几乎无关,呈现恒沆特性,即口B。三极管处于放大状态时,发射结处于正向偏置,集电结处于反向偏置。

   (3)饱和区  特性曲线上升段拐点连接线左侧

   区域称为饱和区。这一区域包括了各个IB值下的输出特性曲线的起始部分。由实验电路可知,三极管集、射极电压UCE=UCC-IcRc,CEN当UCE很小时,IC≈笔詈,此后即使IB再增大,IC也不再增大,即Ic不再受IB的控制,三极管进入饱和状态。

   三极管处于饱和时的集电极电流称为饱和电流,用Ics表示;饱和时集射极电压称为饱和压降,用U CES表示。UCES很小,硅管约为0.3V,锗管约为0.1V,一般认为UCES≈0,集、射极间相当于一个接通的开关。


x

    输出特性是指当基极电流IB为常数时,集电极电流Ic同集、射极电压UCE的关系曲线,即IB的取值不同,DG444DY可得出不同的特性曲线,所以,三极管的输出特性是一簇曲线,如图7-5所示。对应于三极管的三种工作状态,可将输出特性分为三个区,即截止区、放大区和饱和区。

   (1)截止区  IB =0的曲线下面的区域为截止区。在此区域内,Ic—ICEO≈0,集电极与发射极间截止区呈现高阻状态,相当于一个断开的开关。为了使三极管可靠截止,通常给发射结加上反向偏置电压,所以,三极管处于截止状态的工作条件是发射结、集电结均处于反向偏置。



   (2)放大区输出特性曲线近于水平且间距较均匀的部分称为放大区。在放大区,IC的变化仅取决于IB的变化,而与UCE的变化几乎无关,呈现恒沆特性,即口B。三极管处于放大状态时,发射结处于正向偏置,集电结处于反向偏置。

   (3)饱和区  特性曲线上升段拐点连接线左侧

   区域称为饱和区。这一区域包括了各个IB值下的输出特性曲线的起始部分。由实验电路可知,三极管集、射极电压UCE=UCC-IcRc,CEN当UCE很小时,IC≈笔詈,此后即使IB再增大,IC也不再增大,即Ic不再受IB的控制,三极管进入饱和状态。

   三极管处于饱和时的集电极电流称为饱和电流,用Ics表示;饱和时集射极电压称为饱和压降,用U CES表示。UCES很小,硅管约为0.3V,锗管约为0.1V,一般认为UCES≈0,集、射极间相当于一个接通的开关。
