(1)输出变量的确定：BT868KRF/25868在“Output variable”右侧的编辑栏中输入最坏情况分析中的输出变量名。

   (2)选择不同容差模式的元器件：在“Vary devices that have( )tolerances”中有三个选择，“both DEV and LOT”表示包括DEV和LOT模式描述变化规律的所有模型参数；“onlyDEV”表示只考虑DEV模式的模型参数；“only LOT”表示只考虑LOT模式的模型参数。

   (3)选择不同器件类型：若用户在最坏情况下只要求考虑某几类元器件的参数变化，则需要在“Limit devices to type(s)”右侧的编辑栏中输入指定元器件的关键字母代号，中间不得有空格，比如只考虑电阻和双极性晶体管的参数变化，此处输入“RQ”。若本项不填写，说明考虑所有的元器件的参数变化。

   (4) More Setting：图4.3.30的右下角有一个“More Setting”按钮，单击后出现如图4.3.31所示的设置框。

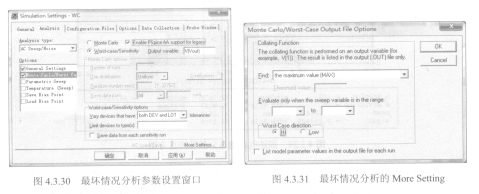

   图4.3.30最坏情况分析参数设置窗口    图4.3.31  最坏情况分析的More Setting

   图4.3.31中的各项以及“Find”下拉菜单中选项表示的含义为：

   Y Max:求出每个波彤与额定运行值的最大差值。

   Max:求出每个波形的最大值。

   Min:求出每个波形的最小值。

   Rise_edge：找出第一次超出域值的波形。

   Fall_edge：找出第一次低于域值的波形。

   Threshold:设置域值。

   Evaluate only when the sweep variable is in：定义参数允许的变化范围。

   Worst-Case direction：设定最坏情况分析的方向，Hi表示相对标称值增大方向，Low表示相对标称值减小方向。

   List model parameter values in the output file：是否在输出文件里列出模型参数的值。

   (5)执行仿真：完成参数设置后，选择执行Run命令或单a-70，启动PSpice软件自动完成最坏情况分析。
