选择PSpice菜单下的Run命令或者Capture工具栏中的图标纛开始运行仿真分析。HD6433040F16程序运行后，自动弹出如图4.2.13所示的波形输出显示窗口，窗口中显示的就是电压探针放置位置的时域波形。

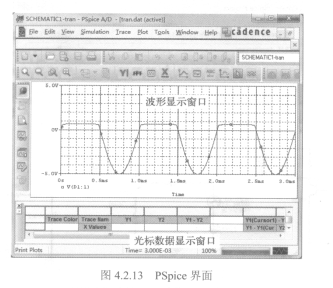

   图4.2.13 PSpice界面

   观测并分析仿真结果

   需要观测其他节点的电压或电流波形，可以选择Trace菜单下的Add Trace或单击工具栏中的图标赫，添加显示波形。并且通过单击图标谶，可以得到波形上各个点的坐标值，例如光标放置在二极管导通的区域，“Probe Cursor”窗口中显示磊赢霜隳擎磷键蒸，得到二极管正向导通压降为689.537 mV。

    如果绘制的电路图不正确，运行仿真程序时便无法执行，输出窗口中将显示警告或错误信息提示，设计者可以根据提示信息修改电路图，再进行仿真。
