下面通过一个实例加以介绍。

   实例：被测管为进口0. 3in LED数码管，外形尺寸为llmm×7mm×4mm，字形尺寸7. 6mm×4.5mm，发光颜色为绿色。它采用DIP-10封装，但管壳上无任何标记。

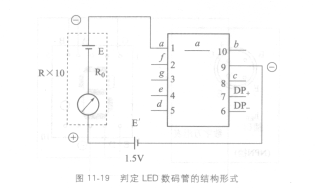

   (1)判定结构形式按图11-19所示，首先将500型万用表拨于R×10挡，HPA01217DRZR在红表笔插孑L上串联一节1. 5V电池，然后把黑表笔接l脚．红表笔依次碰触其余各脚。发现仅当红表笔碰触9脚时数码管上的口段发光，其他情况下n段均不发光。由此判定被测管为共阴结构，9脚即公共阴极，而1脚为口段的引出端。

   图11-19判定LED数码管的结构形式

   (2)识别引脚将红表笔固定接9脚，黑表笔依次接2～5脚、8脚、10脚时，数码管的f、g、e、d、c、b段可分别发光。由此能逐一确定各笔段所对应的引脚。唯独在黑表笔分别接6、7脚时小数点DP都不亮。这说明DP是独立的，与公共阴极无任何联系。再把黑

表笔接7脚、红表笔接6脚时小数点发光，证明7脚为小数点正极，记作DP+，6脚为小数点负极，记作DP。最终判定的被测数码管各引脚符号已标明在图11-19上，其引脚排列顺序不同于大多数引脚排列。
