使用发光二极管时应注意的问题
发布时间:2015/8/12 20:55:38 访问次数:893

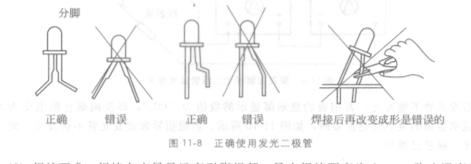

(1)正确弯折引脚， HEF4013BTR图11-8所示。弯折引脚应在焊到印制板上之前进行，不能在焊到印制板后再进行。
图11-8正确使用发光二极管
(2)焊接要求：焊接点应尽量远离引脚根部，最小焊接距离为8mm，防止温度过高，造成内部断路。
(3)防止过电流：一般发光二极管的工作电流IF在ImA时启辉，随着IF的增加，亮度不断增大，当IF>5mA时亮度不再显著增加。单色发光二极管的极限工作电流IF-般在20～30mA范围，超过此值将会烧坏，所以发光二极管的工作电流应在5～20mA范围，一般选有5mA左右较为合适。
(1)正确弯折引脚， HEF4013BTR图11-8所示。弯折引脚应在焊到印制板上之前进行，不能在焊到印制板后再进行。
图11-8正确使用发光二极管
(2)焊接要求：焊接点应尽量远离引脚根部，最小焊接距离为8mm，防止温度过高，造成内部断路。
(3)防止过电流：一般发光二极管的工作电流IF在ImA时启辉，随着IF的增加，亮度不断增大，当IF>5mA时亮度不再显著增加。单色发光二极管的极限工作电流IF-般在20～30mA范围，超过此值将会烧坏，所以发光二极管的工作电流应在5～20mA范围，一般选有5mA左右较为合适。
