数字万用表测量晶体管直流放大倍数
发布时间:2015/8/3 18:04:21 访问次数:1327
数字万用表测量晶体管直流放大倍数时，不用接表笔，转动测量选择开关至“矗FE”挡位， DRV1101U将被测晶体管插入晶体管插孔，LCD显示屏即可显示出被测晶体管的直流放大倍数。
将NPN型三极管插入对应的E、B、C三个插孑L，如图7-13所示。图7-13 (a)是用DT9205型数字万用表测量晶体管直流放大倍数的示意图，图7-13(b)是DT9205型数字万用表挡位选择示意图。

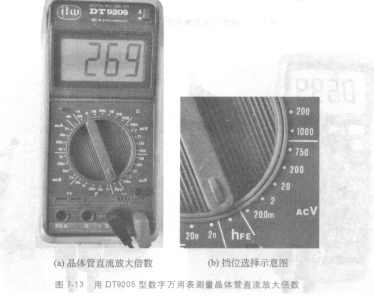

(a)晶体管直流放大倍数 (b)挡位选择示意图
图7-13用DT9205型数字万用表测量晶体管直流放大倍数
数字万用表测量晶体管直流放大倍数时，不用接表笔，转动测量选择开关至“矗FE”挡位， DRV1101U将被测晶体管插入晶体管插孔，LCD显示屏即可显示出被测晶体管的直流放大倍数。
将NPN型三极管插入对应的E、B、C三个插孑L，如图7-13所示。图7-13 (a)是用DT9205型数字万用表测量晶体管直流放大倍数的示意图，图7-13(b)是DT9205型数字万用表挡位选择示意图。
(a)晶体管直流放大倍数 (b)挡位选择示意图
图7-13用DT9205型数字万用表测量晶体管直流放大倍数
