因为在达林顿管的E-B极间包含多个发射结，所以必须选择万用表R×lok挡进行检测。 DRV134UA该挡可提供较高的测试电压。检测内容包括：识别电极，区分NPN型、PNP型，检查放大能力。下面通过一个实例来阐述检测方法。

   被测管为美国摩托罗拉公司生产的MPSA6,266型达林顿管，它

属于中功率、低噪声达林顿管，外形如图7-14所示。主要电参数为^ FE一5000～200000，PCM =600mW，噪声系数NF<2dB，采用塑料封装。

   为便于叙述，现给3个引脚分别编上序号①、②、③，参见图7—14。选择500型万用表的R×lOk挡，该挡的电压比例系数K'=

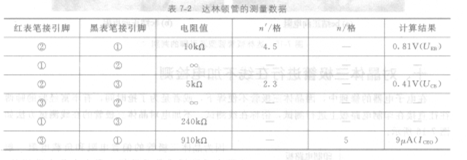

o．18V/格，测量负载电压的计算公式为U一0.18竹7(V)；电流比例系数K一1.8ru_A/格，测量负载电流的公式为J=1. 8n   (ruA)。全部测量数据整理成表7-2。表中带括号的量为测试结论。

   分析表7-2可以判定②为基极，井且被测管属于PNP型。下面进一步识别E、C电极，同时检查管子的放大能力。首先将黑表笔接①，红表笔接③，并且用两手分别捏住①、③两脚，电阻值为450k0；当用舌尖舔基极时（这相当于在B-C、B-E之间分别接上几百千欧的上、下偏置电阻，使管子进入放大区），可观察到表针向右侧作大幅度偏转，指到35 kSl处。然后交换两支表笔的位置，再用舌尖舔基极时发现表针不动。由此判定①为发射极，③为集电极，并且此管的放大能力很强。这只管子的穿透电流ICEO一9~A。

   不宜用R×lk挡检查达林顿管的放大能力。因该挡电池电压仅1.5V，很难使管子进入放大区。此外，在测量时不得用手摸住管壳。
