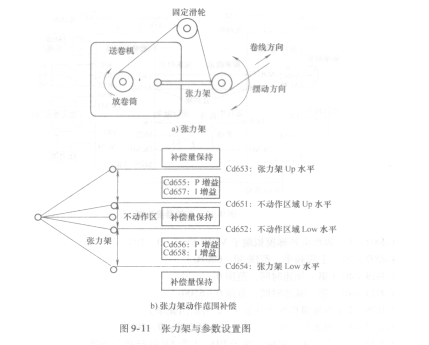

图9. lla是张力架动作示意图。张力MAX128BEAI架通过自重和弹簧拉力，给张力架一个向下的预拉力。在工作时将张力架调整到一个相应的位置，这个位置对应着卷绕线材的设定张力。称张力架的这个位置为基准位置。在工作中，以基准位置为中心，上下摆动。向上摆动，张力增加；向下摆动，张力减小。

   张力控制信号也是以张力基准位置信号为中心，作正负调整。在张力输入控制信号中，分为两个信号：一个是张力位置基准信号，这个信号是张力架在初始位置时张力传感器的初始信号，它的大小根据现场情况，通过功能码预置到变频器；另一个是张力动态信号，该信号是在张力位置基准信号下产生的变化信号。两信号通过叠加比较，产生误差信号。误差信号经PI控制器处理，形成张力架位置补正信号，和速度信号叠加，产生逆变器频率控制信号（见图9-10）。

   图9-llb是张力架正负摆动时需要设定的功能参数。因为张力误差信号要通过PI电路处理，所以需设定相关的功能参数。
