卷绕曲线预测功能

发布时间:2015/7/25 18:15:04 访问次数:539

   拉伸变频器给出的频率指令信号一般是恒定的,卷绕变频器的卷线轴直径是逐渐增加的。 MAX128BCAI如果在卷绕的过程中变频器的输出频率不减,则会增加张力架的动态幅度。

   图9-10是卷绕变频器的内部控制功能框图,由拉丝机给出的频率控制信号工,,加到卷绕变频器的频率控制端,这个频率控制信号通过变频器内部的比例增益电路处理,与卷绕曲线预测信号叠加,生成X+信号,与张力架位置补正信号叠加,生成厶输出频率控制信号,控制变频器逆变电路频率输出。

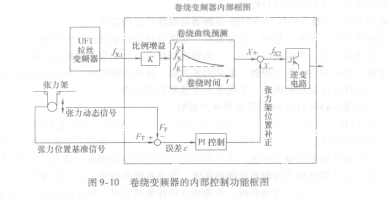

   图9-10卷绕变频器的内部控制功能框图



   变频器的卷绕曲线预测功能,是通过程序预置,预先向变频器内写入相关的数据。写入的数据有:变频器的终止收卷频率fE和起始收卷频率fs之比,称为卷绕结束频率比率,用Fe表示。如起始卷绕频率为50Hz,终止频率为35Hz,则Fe=35Hz/50Hz= 70%。变频器的收卷过程所用时间用Te表示。变频器根据这两个数据,形成卷绕预测曲线,控制变频器的收卷速度,根据卷绕线轴直径的增大逐渐下降。变频器根据卷绕轴直径的不同,可预置4组数据,由4个多功能输入端子进行切换(多功能输入端子要预置为相美

控制功能)。

   拉伸变频器给出的频率指令信号一般是恒定的,卷绕变频器的卷线轴直径是逐渐增加的。 MAX128BCAI如果在卷绕的过程中变频器的输出频率不减,则会增加张力架的动态幅度。

   图9-10是卷绕变频器的内部控制功能框图,由拉丝机给出的频率控制信号工,,加到卷绕变频器的频率控制端,这个频率控制信号通过变频器内部的比例增益电路处理,与卷绕曲线预测信号叠加,生成X+信号,与张力架位置补正信号叠加,生成厶输出频率控制信号,控制变频器逆变电路频率输出。

   图9-10卷绕变频器的内部控制功能框图



   变频器的卷绕曲线预测功能,是通过程序预置,预先向变频器内写入相关的数据。写入的数据有:变频器的终止收卷频率fE和起始收卷频率fs之比,称为卷绕结束频率比率,用Fe表示。如起始卷绕频率为50Hz,终止频率为35Hz,则Fe=35Hz/50Hz= 70%。变频器的收卷过程所用时间用Te表示。变频器根据这两个数据,形成卷绕预测曲线,控制变频器的收卷速度,根据卷绕线轴直径的增大逐渐下降。变频器根据卷绕轴直径的不同,可预置4组数据,由4个多功能输入端子进行切换(多功能输入端子要预置为相美

控制功能)。
