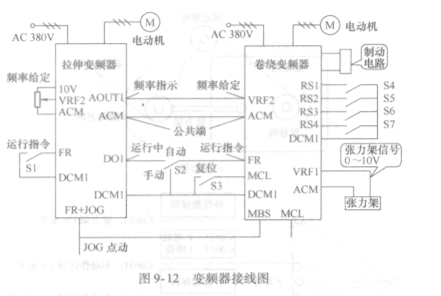

电路连接如图9-12所示。MAX128BENG拉伸变频器采用普通变频器，型号为SHF- 18. 5k-A，卷绕变频器型号为SHF-4.5k-B，为卷绕专用变频器。为了使两台变频器同速运行，将其中一个多功能模拟输出指示端子设置为频率指示( AOUTl)，该端子输出O~10V模拟电压，该电压和输出频率成正比。将该端子连接到卷绕变频器的频率给定端子，作为卷绕变频器的频率给定信号，使两台变频器准同步运行。ACM是两变频器的模拟公共端子。两台变频器在工作时，为了起动或停止同步，拉伸变频器的另一个多功能数字输出指示端子设置为“运行中”(D01)，只要变频器运行，该端子就有输出。将该端子连接到卷绕变频器的运行端子FR，保证两台变频器同步起动或停止。当将S2开关打到手动，变频器可独立运行。DCM1是变频器的数字公共端子，MCL是卷绕变频器的复位端子。

   为了方便穿线作业，设置了JOG患动端子。停车时，为了防止卷绕变频器的线轴因惯性较大引起断线，采取制动电阻加直流制动的方法，使电动机马上停止。

   在卷绕变频器中，张力架反馈信号接到变频器的VRF1端子，该端子是模拟电压反馈输入端子，电压值为O—10V。RSl~RS4是多功能输入端子，预置为卷绕曲线预测的切换端子。
