变频器矿井输送带出现电磁干扰

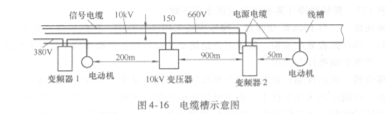

   故障现象： MAX1203BCPP一个矿井输送带改造项曰，因矿井较长，输送带分为两部分。靠近井口部分采用380V电压等级变频器驱动，中间部分通过一台lOkV/660V变压器降压，为变频器2提供660V电压。电源电缆和信号线安装在同一个线槽中，见图4-16所示。传动系由控制室的上位机控制。当传送带起动时，变频器1先起动，起动时控制室的显示系统显示正常，当变频器2起动时，显示系统画面混乱，操作失控。

   故障分析：根据故障现象，显然是出现了电磁干扰。变频器2的输入、输出电缆采用屏蔽电缆，均进行了良好的接地。信号电缆采用非屏蔽4芯电缆，和电源电缆安装在同一线槽中，之间的距离为150mm。变频器的输入、输出没有安装电抗和电磁滤波器。

   因为信号电缆和电源电缆有lOOOm的平行敷设距离，受到电磁辐射干扰和磁场耦合干扰的可能性最大，应该对信号线采取有效的屏蔽。将信号电缆穿人钢管中具有很好的防电磁干扰和电磁耦合干扰的作用。

   因为变频器2的输入和输出端均采用了屏蔽电缆，对零序电流有很好的消除作用，所以暂时不考虑增加电磁滤波器。

   故障排除：将信号电缆穿人钢管中，钢管接头进行短路连接。开机实验，干扰消除。
