根据式(4 -3)、式(4-4)和式(4-8)，可以概E5618K00括出三种数字式光栅测量系统的原理方案，如图4-8所示。图4-8(a)为直接计数系统原理方案图，它模拟式(4 -4)进行工作。当光栅每移动一个栅距c时，计数编码电路送出一个计数脉冲，由可逆计数器进行计数和译码显示。

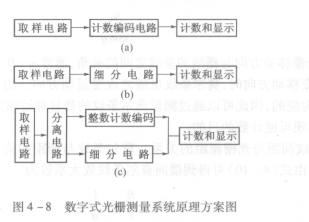

   图4-8数字式光栅测量系统原理方案图

   图4 -8(b)为全细分计数系统原理方案图。它模拟式(4 -8)进行工作。当光栅每移动一个栅距c时，细分电路可送出等于细分数的几个脉冲，由可逆计数器进行计数和译码显示。这种原理是曰前广为采用的方案。

   图4 -8(c)为整数和小数分别处理的计数系统原理方案图。它模拟式(4-3)进行工作。该方案可以看作是图4 -8(a)和图4-8(b)的综合。光栅信号由分离电路分离出整数计数脉冲和小数计数脉冲，然后分别经整数计数编码电路和细分电路送出综合计数脉冲，由可逆计数器进行综合计数和译码显示测量结果。这种方案适用于高精度快速测量。
